Für alle, die wie ich zuerst einen Saporoshez auseinandernehmen
und dann nicht mehr wissen, wie er wieder zusammengesetzt wird:

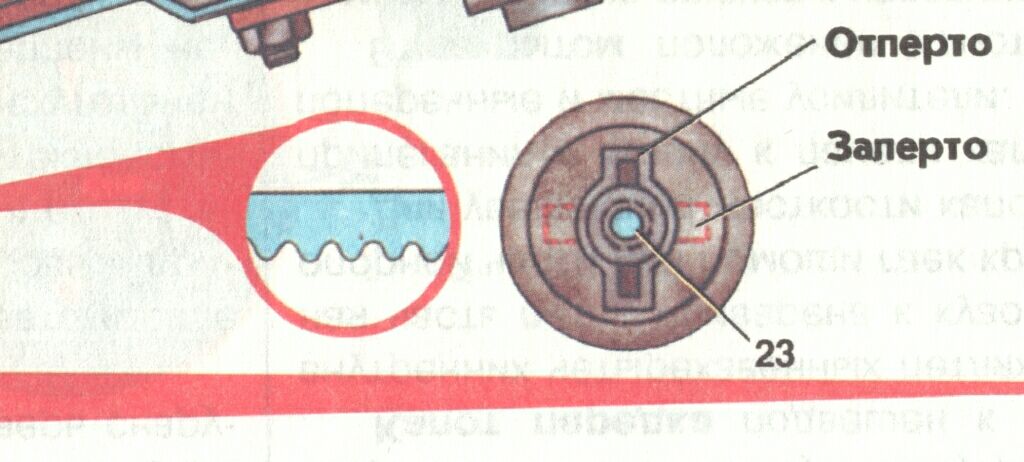

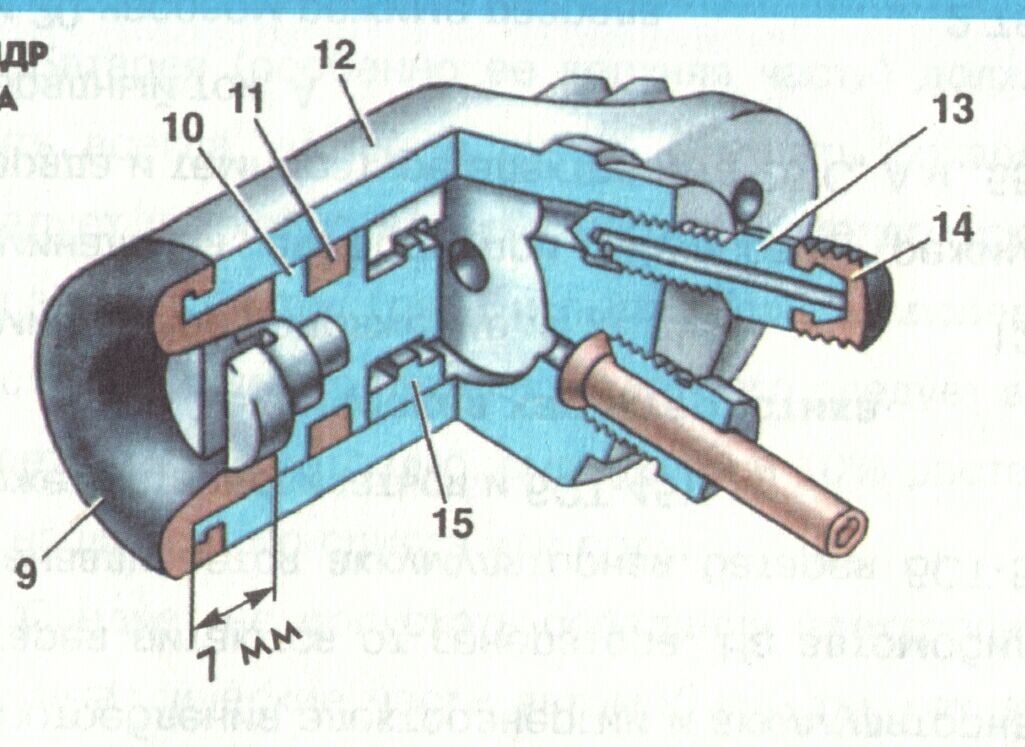

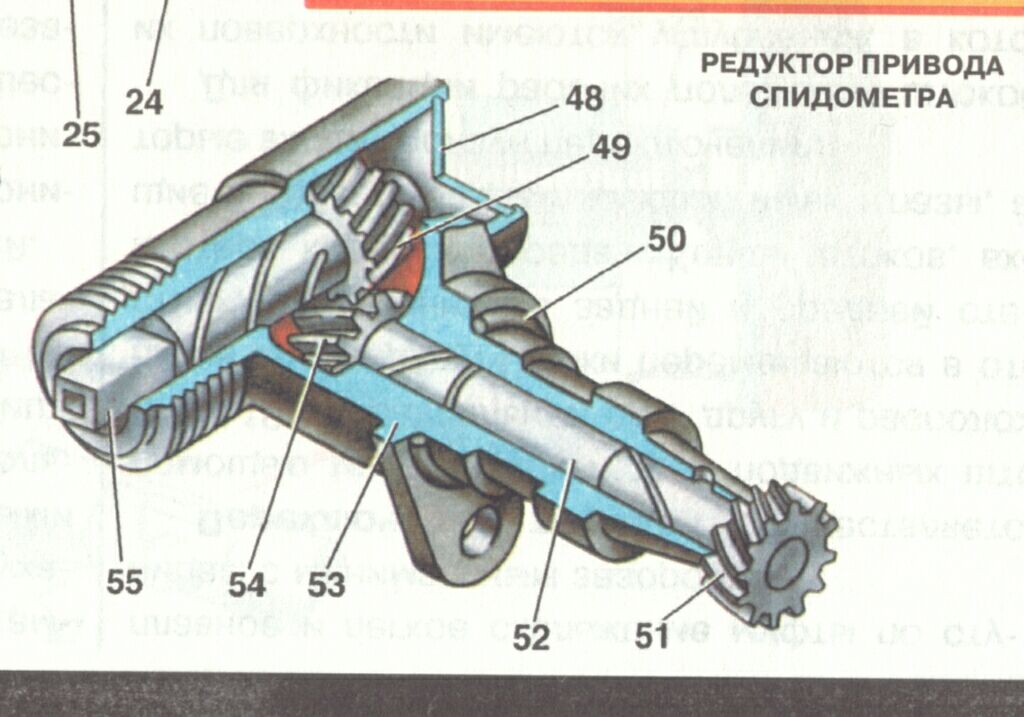

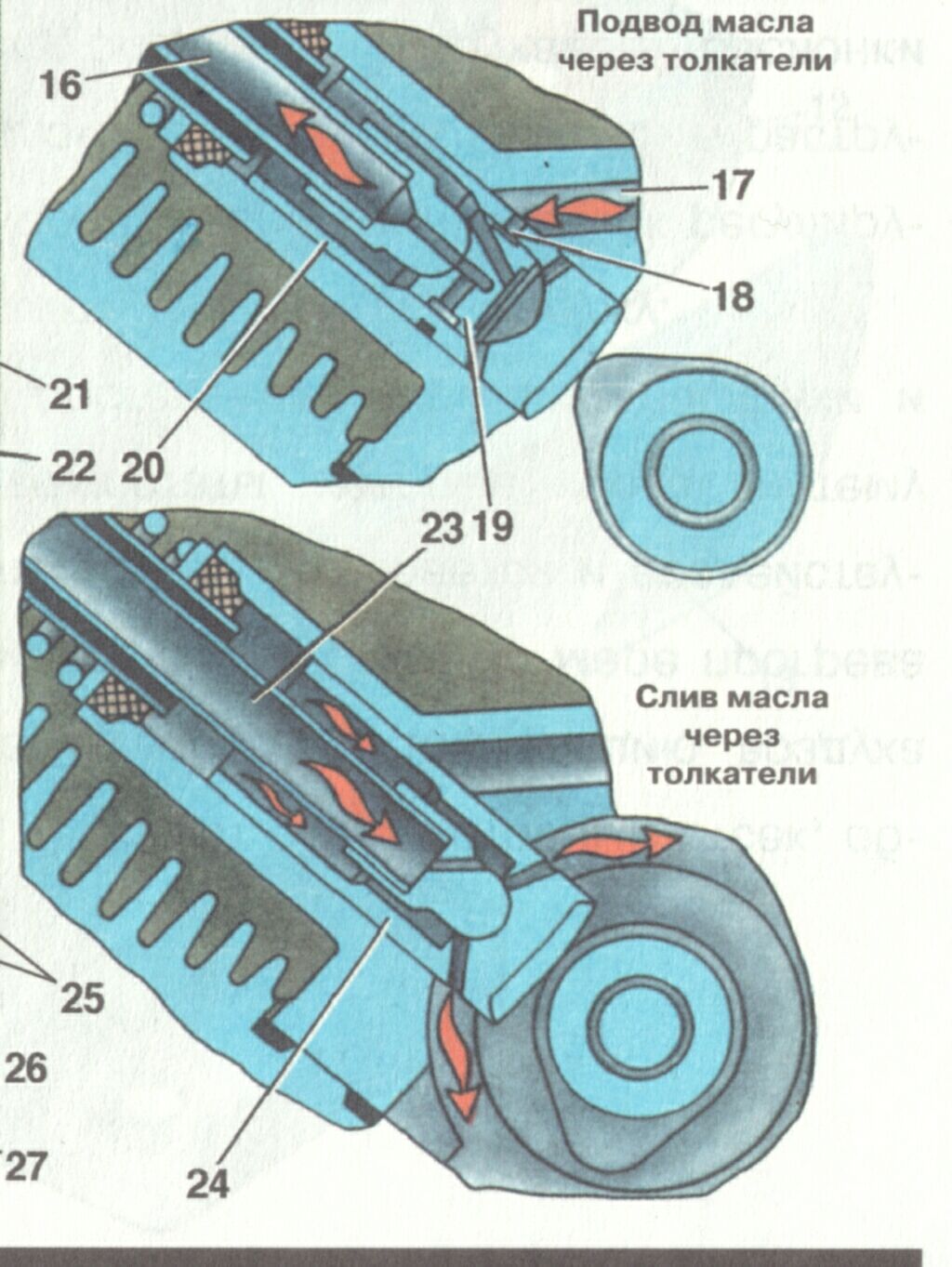

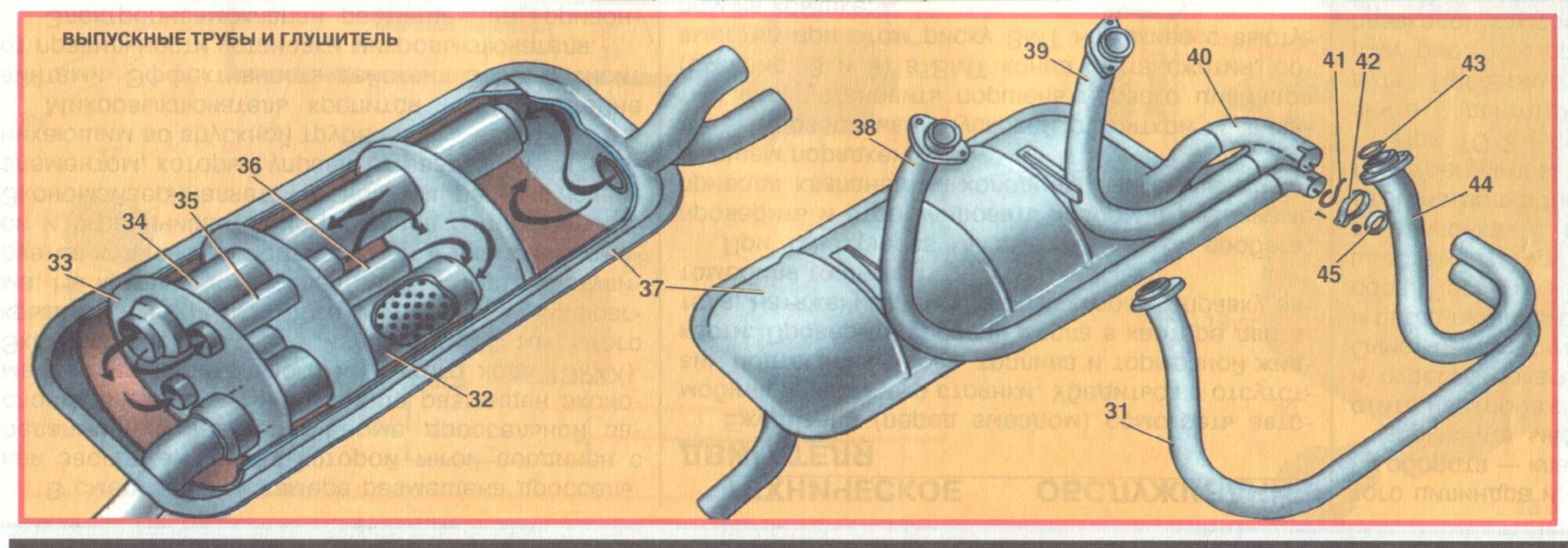

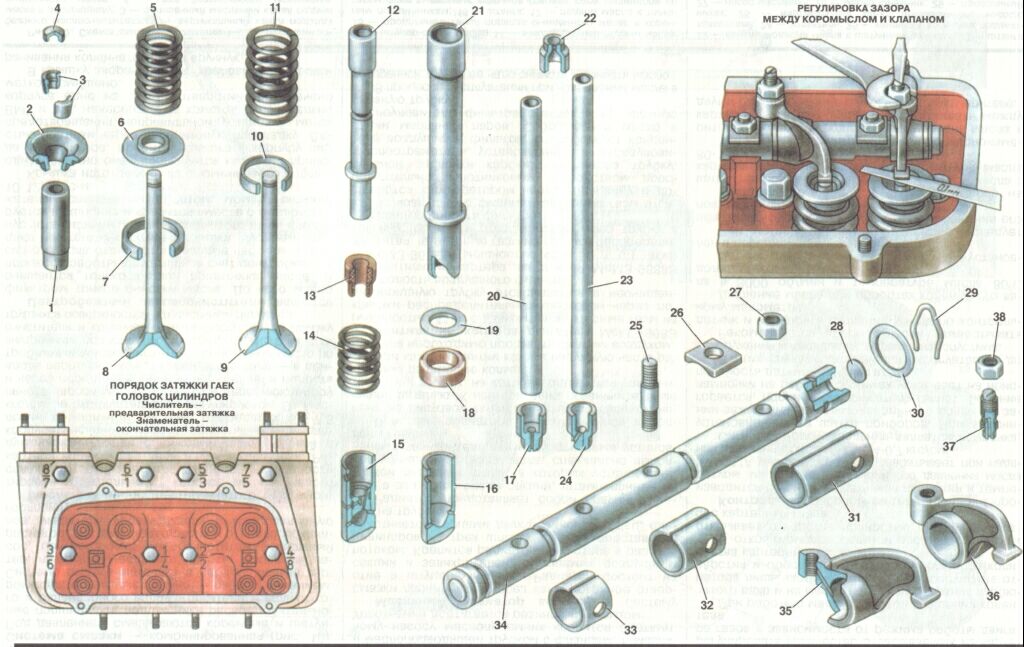

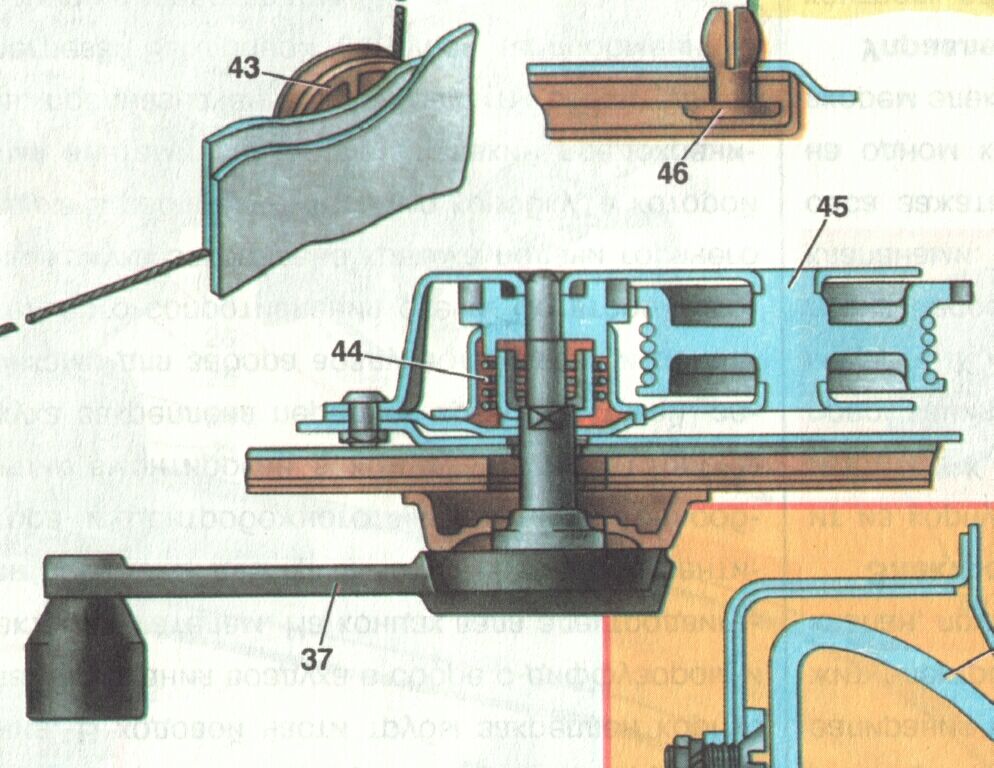

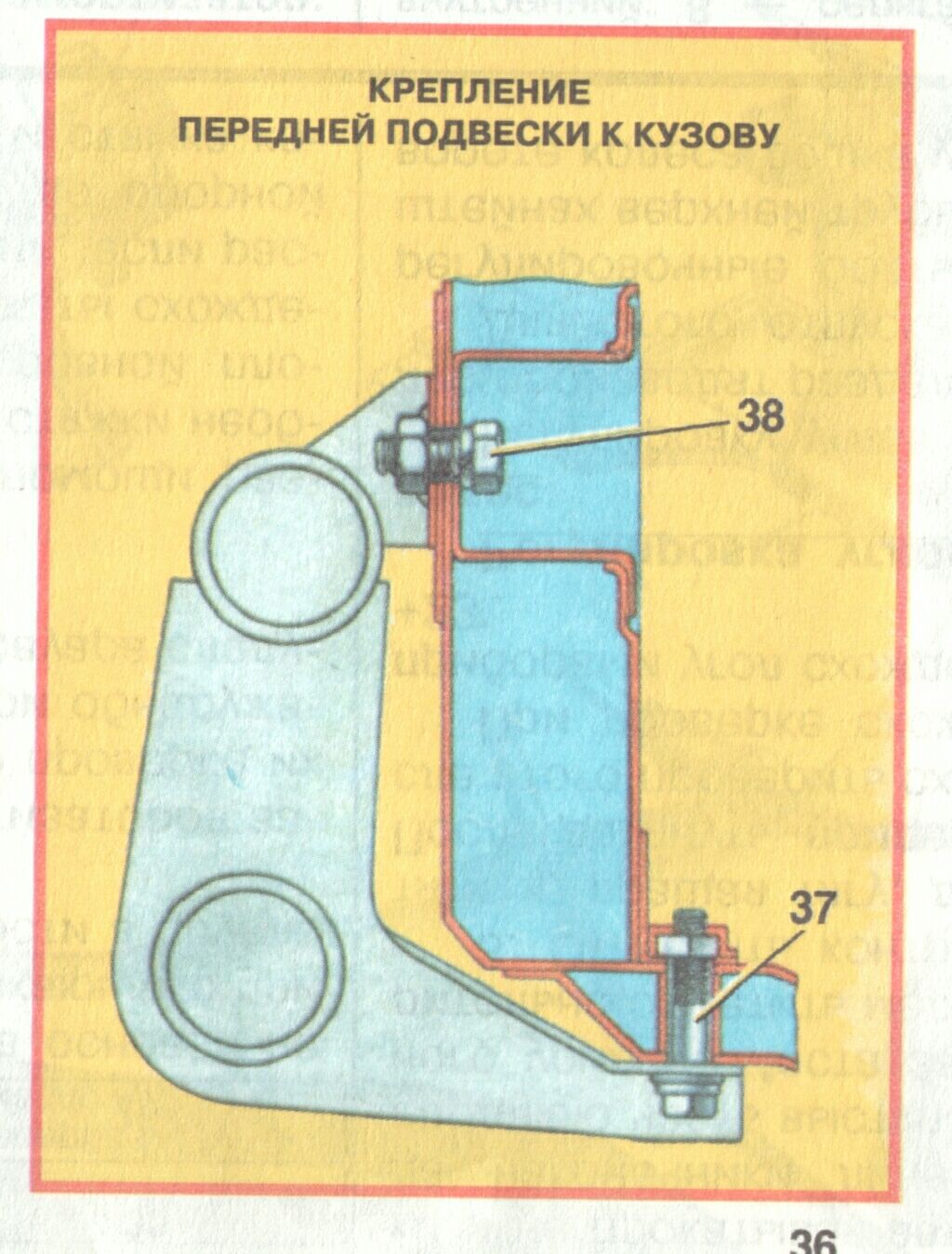

Hier sind ein paar eingescannte Zeichnungen aus einem russischen Heft.
Stand: 12.03.2006

Bitte auf das jeweilige Bild klicken, es erscheint dann in ca. in der Größe 1.024 * 768. Alle Bilder direkt in Größe 1.024 * 768

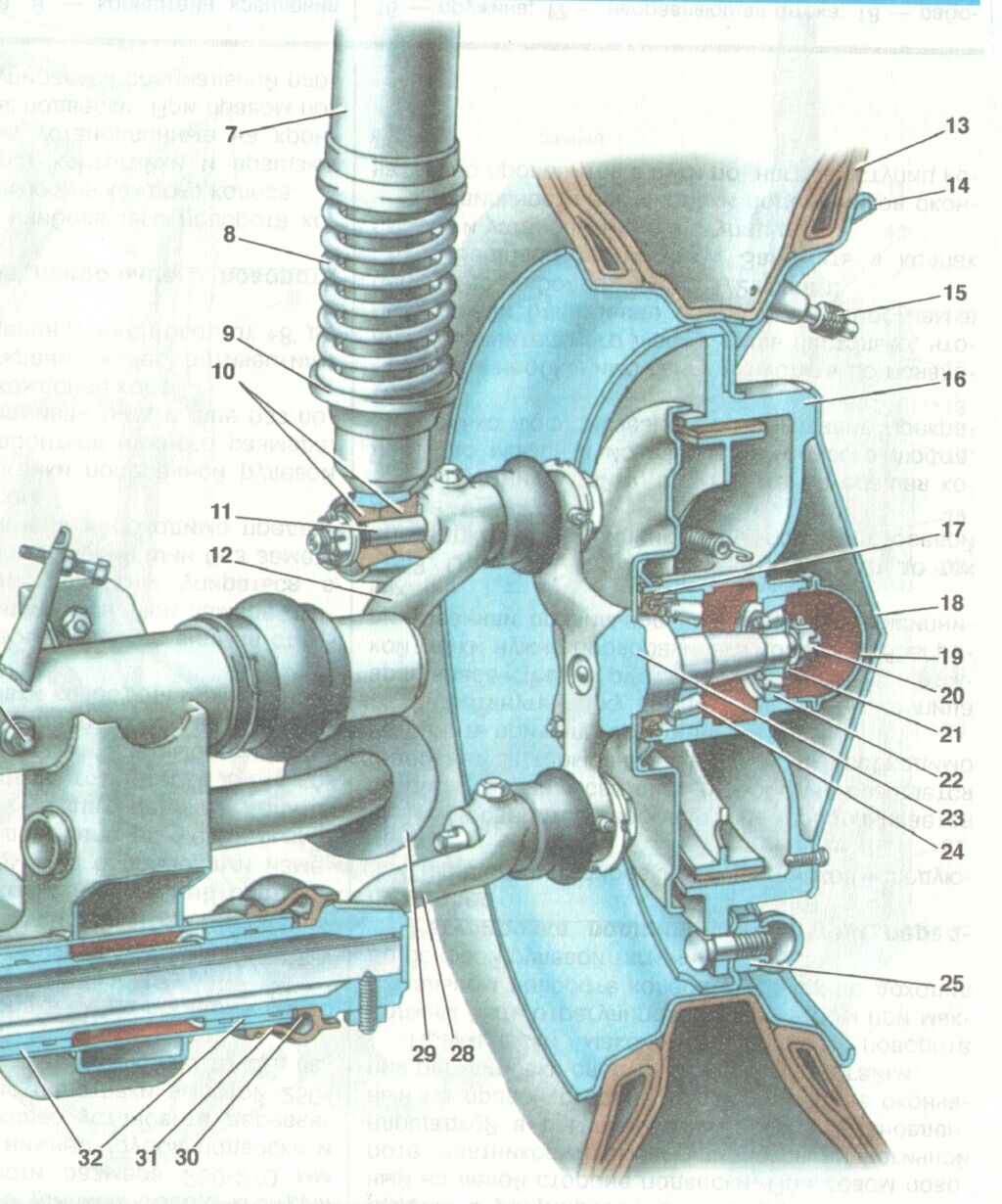

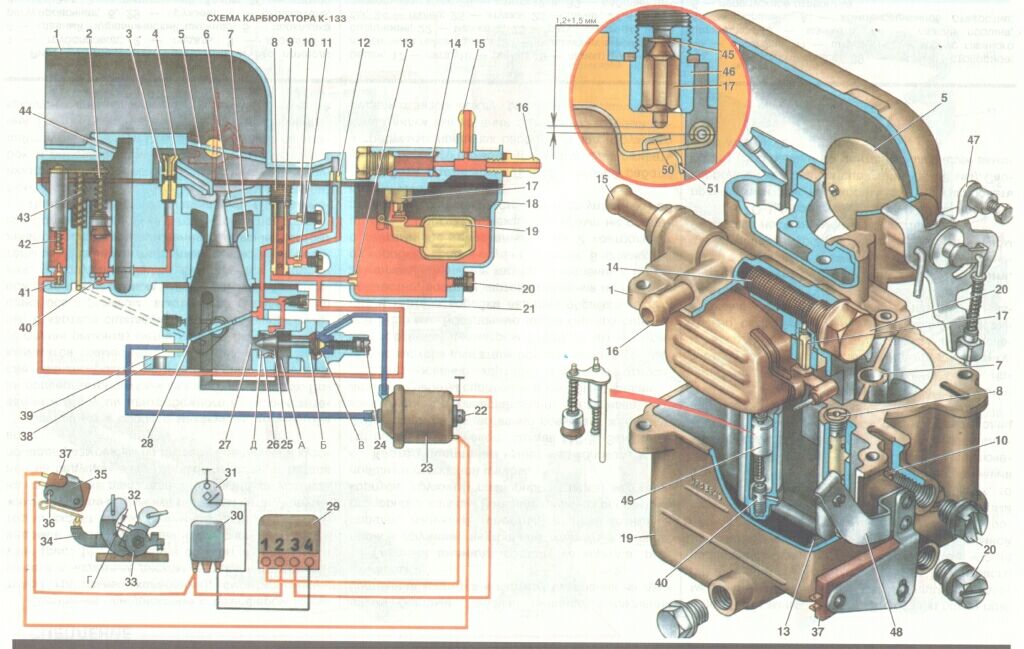

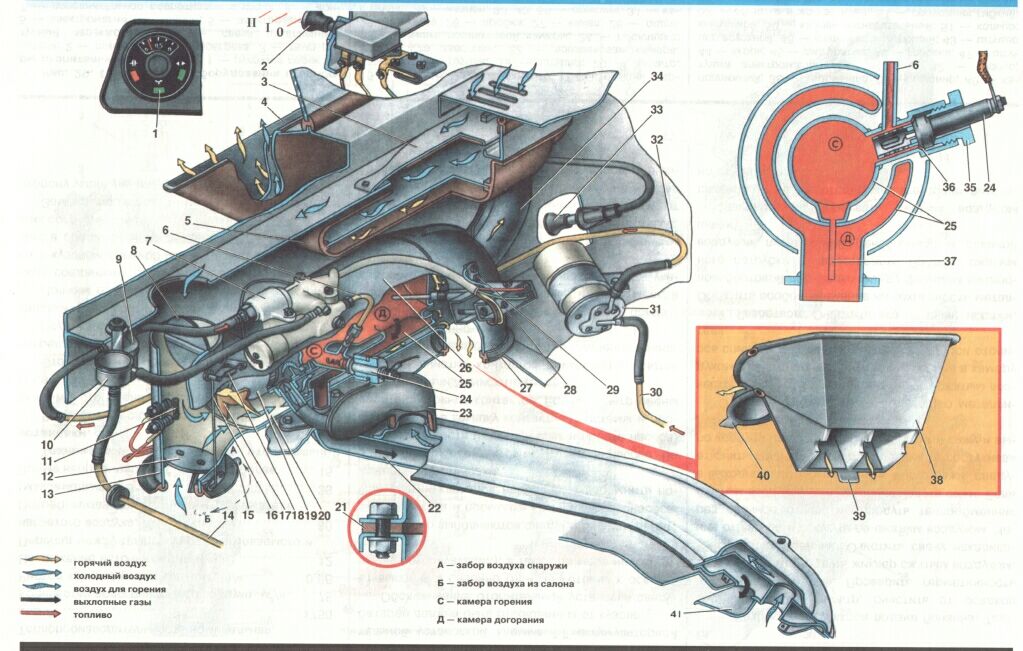

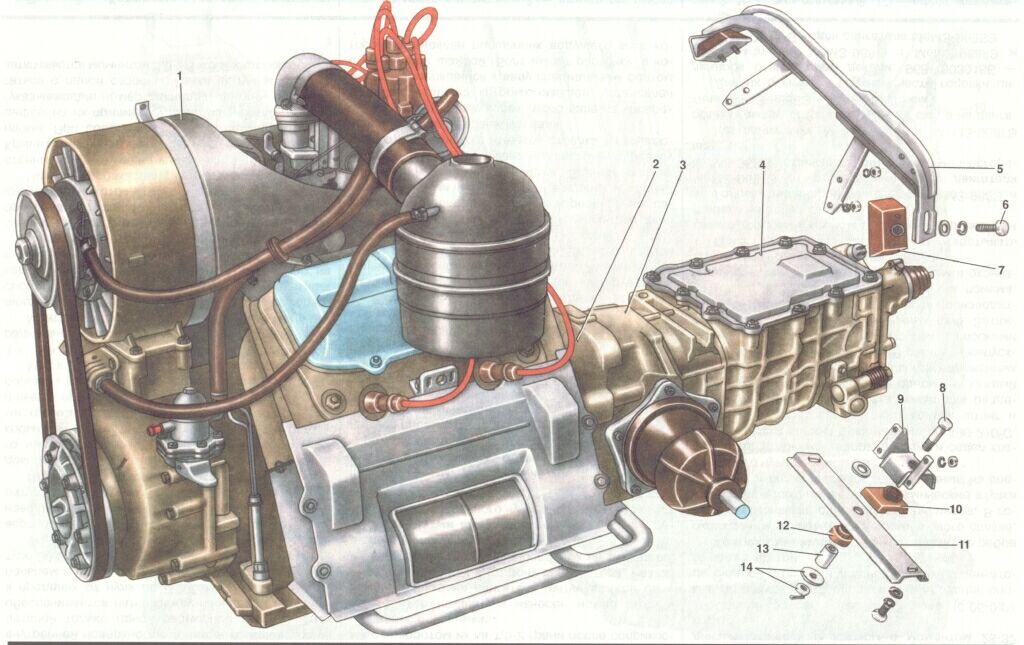

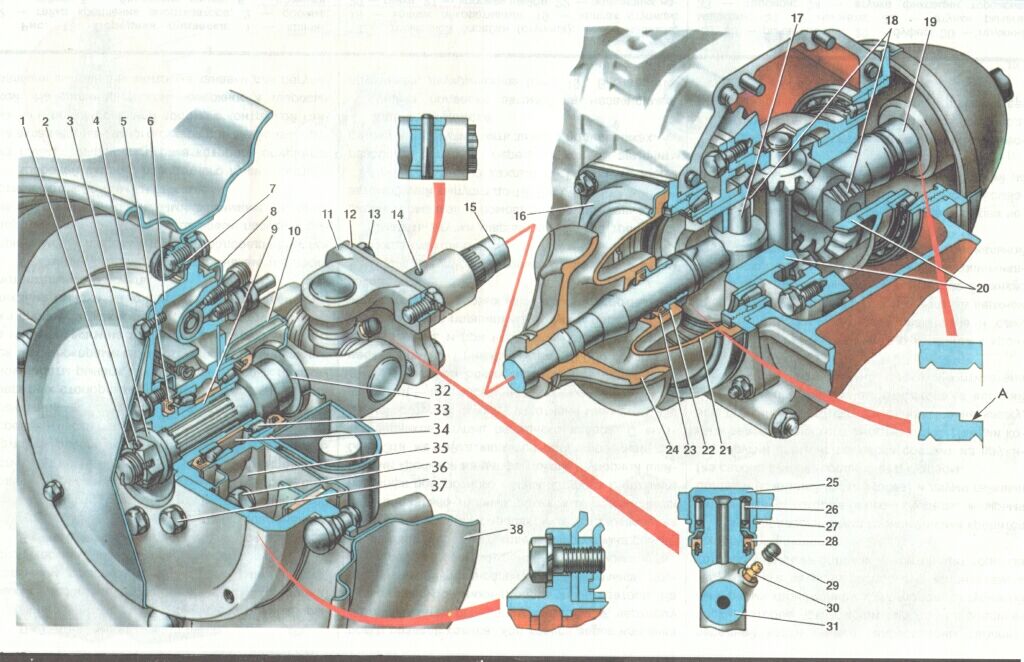

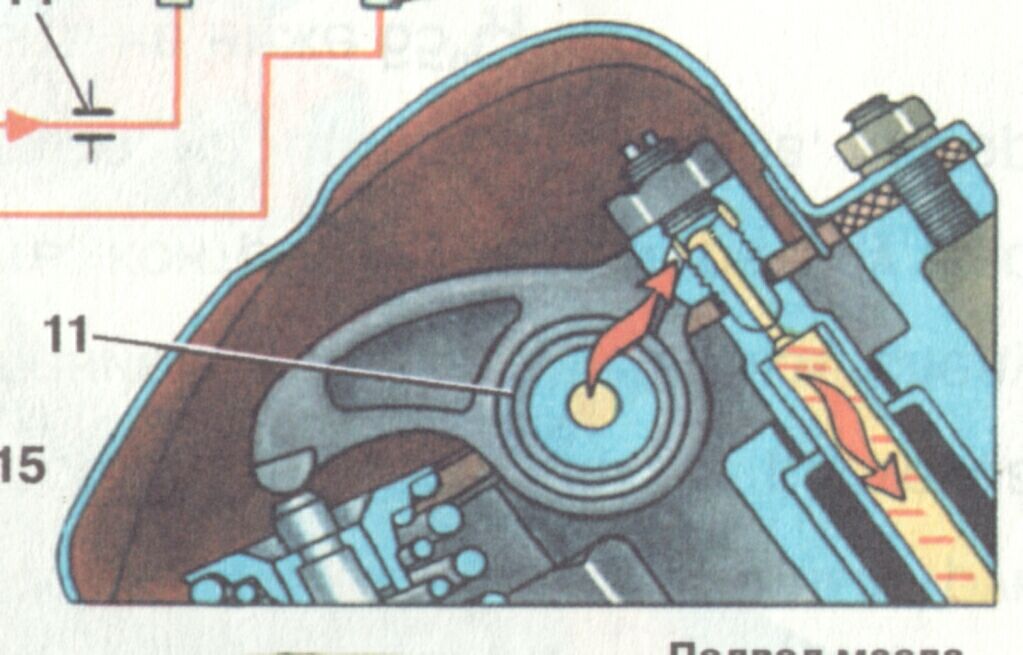

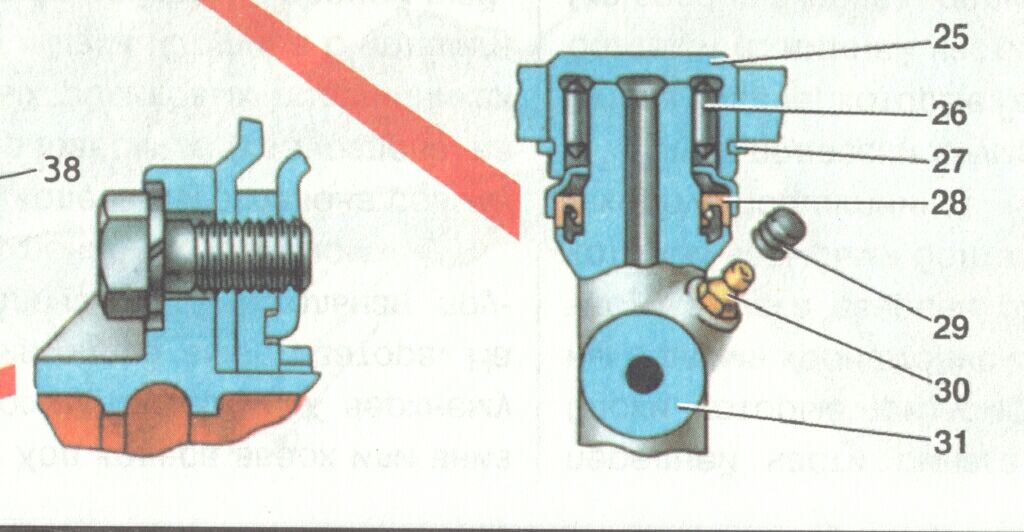

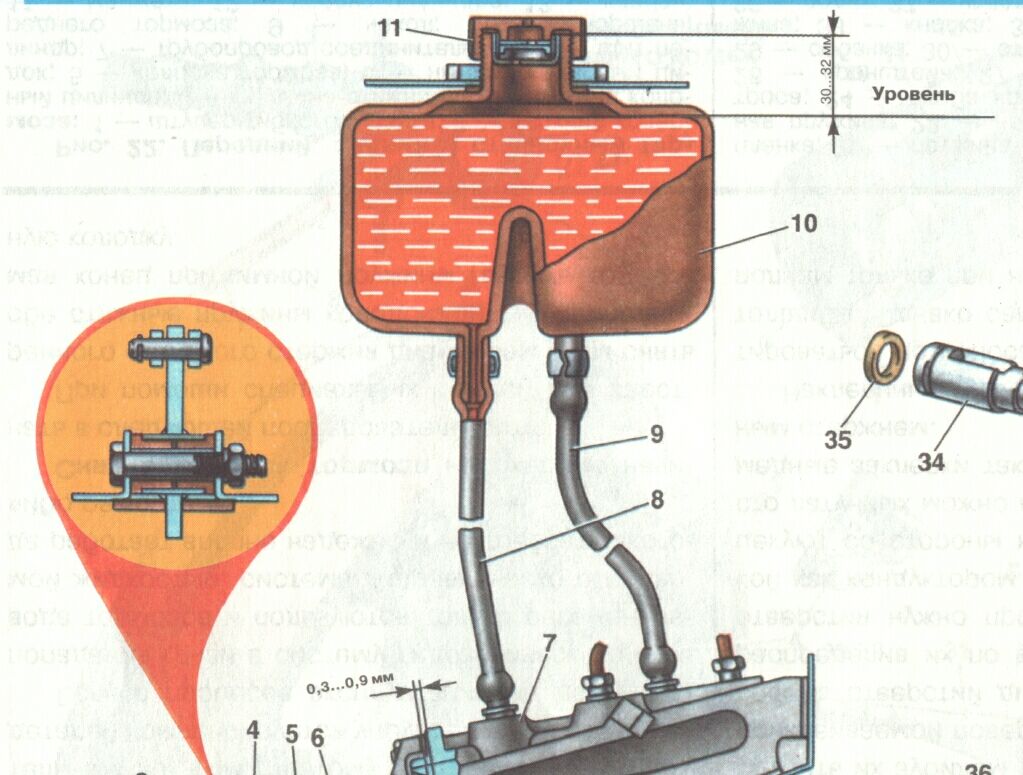

saporoshez_fb_z00.jpg saporoshez_fb_z01.jpg saporoshez_fb_z02.jpg saporoshez_fb_z03.jpg saporoshez_fb_z04.jpg saporoshez_fb_z05.jpg saporoshez_fb_z06.jpg saporoshez_fb_z07.jpg saporoshez_fb_z08.jpg saporoshez_fb_z08a.jpg saporoshez_fb_z08b.jpg saporoshez_fb_z08c.jpg saporoshez_fb_z09.jpg saporoshez_fb_z09a.jpg saporoshez_fb_z09b.jpg saporoshez_fb_z10.jpg saporoshez_fb_z10a.jpg saporoshez_fb_z10b.jpg saporoshez_fb_z11.jpg saporoshez_fb_z11a.jpg saporoshez_fb_z11b.jpg saporoshez_fb_z12.jpg saporoshez_fb_z12a.jpg saporoshez_fb_z12b.jpg saporoshez_fb_z12c.jpg saporoshez_fb_z13.jpg saporoshez_fb_z13a.jpg saporoshez_fb_z13b.jpg saporoshez_fb_z14.jpg saporoshez_fb_z14a.jpg saporoshez_fb_z14b.jpg saporoshez_fb_z14c.jpg saporoshez_fb_z14d.jpg saporoshez_fb_z14e.jpg saporoshez_fb_z15.jpg saporoshez_fb_z15a.jpg saporoshez_fb_z15b.jpg saporoshez_fb_z15c.jpg saporoshez_fb_z16.jpg saporoshez_fb_z17_schaltplan968m.jpgsaporoshez_fb_z18.jpg saporoshez_fb_z18a.jpg saporoshez_fb_z18b.jpg saporoshez_fb_z18c.jpg saporoshez_fb_z19.jpg saporoshez_fb_z19a.jpg saporoshez_fb_z19b.jpg saporoshez_fb_z19c.jpg saporoshez_fb_z19d.jpg saporoshez_fb_z20.jpg saporoshez_fb_z20a.jpg saporoshez_fb_z20b.jpg saporoshez_fb_z20c.jpg saporoshez_fb_z20d.jpg saporoshez_fb_z20e.jpg saporoshez_fb_z20f.jpg saporoshez_fb_z21.jpg saporoshez_fb_z21a.jpg saporoshez_fb_z21b.jpg saporoshez_fb_z21c.jpg saporoshez_fb_z21d.jpg saporoshez_fb_z21e.jpg saporoshez_fb_z22.jpg saporoshez_fb_z22a.jpg saporoshez_fb_z22b.jpg saporoshez_fb_z22c.jpg saporoshez_fb_z22d.jpg saporoshez_fb_z22e.jpg saporoshez_fb_z23.jpg saporoshez_fb_z23a.jpg saporoshez_fb_z23b.jpg saporoshez_fb_z23c.jpg saporoshez_fb_z23d.jpg saporoshez_fb_z23e.jpg saporoshez_fb_z23f.jpg saporoshez_fb_z23g.jpg saporoshez_fb_z23h.jpg saporoshez_fb_z23i.jpg saporoshez_fb_z24.jpg saporoshez_fb_z24a.jpg saporoshez_fb_z24b.jpg saporoshez_fb_z25.jpg saporoshez_fb_z25a.jpg saporoshez_fb_z25b.jpg saporoshez_fb_z25c.jpg saporoshez_fb_z25d.jpg saporoshez_fb_z25e.jpg saporoshez_fb_z26.jpg saporoshez_fb_z26a.jpg saporoshez_fb_z26b.jpg saporoshez_fb_z26c.jpg saporoshez_fb_z26d.jpg saporoshez_fb_z26e.jpg saporoshez_fb_z26f.jpg saporoshez_fb_z26g.jpg saporoshez_fb_z26h.jpg saporoshez_fb_z26i.jpg saporoshez_fb_z27.jpg saporoshez_fb_z27a.jpg saporoshez_fb_z27b.jpg saporoshez_fb_z27c.jpg saporoshez_fb_z27d.jpg saporoshez_fb_z27e.jpg saporoshez_fb_z28.jpg saporoshez_fb_z28a.jpg saporoshez_fb_z28b.jpg saporoshez_fb_z28c.jpg saporoshez_fb_z29.jpg saporoshez_fb_z29a.jpg saporoshez_fb_z29b.jpg saporoshez_fb_z29c.jpg saporoshez_fb_z29d.jpg saporoshez_fb_z29e.jpg saporoshez_fb_z30.jpg saporoshez_fb_z30a.jpg saporoshez_fb_z30b.jpg saporoshez_fb_z30c.jpg saporoshez_fb_z30d.jpg saporoshez_fb_z30e.jpg
