Elektrische Universal Kraftstoffpumpe und
Servo zur Betätigung der Vergaserluftklappe (Choke)
am Vergaser K127 im Saporoshez
Stand: 18.06.2020

aus dem Saporoshez-Forum


Hallo zusammen,

die folgenden technischen Spielereien auch nach mehreren Jahren und vermutlich über 2.000 gefahrenen Kilometern noch immer nicht ausgefallen. Die Änderungen sind somit haltbar genug, um sie hier zu veröffentlichen:

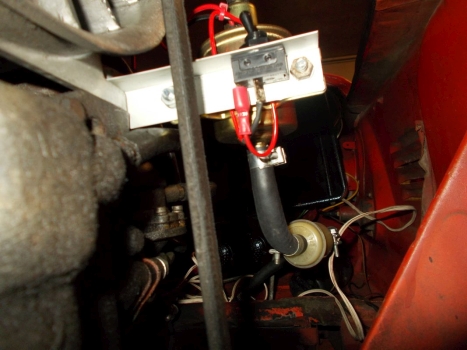

Elektrische Universal Kraftstroffpumpe HEP-02A.

Die Benzinpumpe läuft, wenn die Zündung eingeschaltet ist. Sie kann bei eingeschalteter Zündung durch einen Kippschalter ausgeschaltet werden.


Für die Betätigung der Vergaserluftklappe am Vergaser K127 wird ein DYMOND DS 5100 MG digital Servo verwendet. Angesteuert wird das Digitalservo über einen Servo ESC Tester 3CH CCPM, der im Armaturenbrett verbaut ist. Die 5 bzw. 6 Volt für diesen Servo ESC Tester 3CH CCPM werden aus dem zwischen 11V und 16V schwankenden Sapo-Bordnetz mit einem DC-DC Spannungsregler LM2596 Step-Down stabil erzeugt.
Viele Grüße, euer Präsident Peter Loschinski
